过零检测指的是在交流系统中，当波形从正半周向负半周转换时，经过零位时，系统作出的检测。可作开关电路或者频率检测。漏电开关的漏电检测是检测零序电流。
以下为一款过零检测电路图。
电压经过电阻分压和滤波，通过LM393构成的过零比较电路得到与电网输入相电压信号同步的方波信号，经过SN74121N变成和方波同步的触发脉冲。
随后被送到DSP控制芯片的捕获接口，用来产生边沿捕获信号以触发相应的中断，从而调用相应的中断服务子程序。

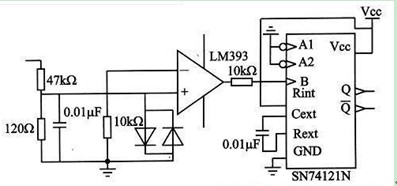

过零检测电路图
