三相异步电机是靠同时接入380V三相交流电源（相位差120度）供电的一类电动机，由于三相异步电机的转子与定子旋转磁场以相同的方向、不同的转速成旋转，存在转差率，所以叫三相异步电机。

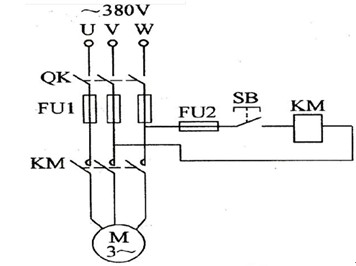

在该电路工作时，合上刀开关QK，接通三相电源。按下起动按钮SB，接触器线圈KM得电，串在主电路中的3个主触头KM闭合，接通电源，电动机转动；松开起动按钮SB，接触器线圈KM断电，其3个主触头KM断开，电动机停转。熔断器FU1、FU2分别用做主电路和控制电路的短路保护。
通电启动后，转子绕组因与磁场间存在着相对运动而感生电动势和电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，实现能量变换。
点动控制电路图
