直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC电路的一种类型。
在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。

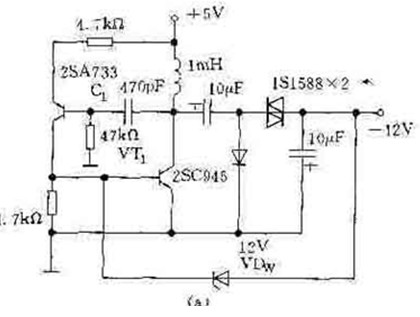

下图是采用晶体管构成的小功率DC/DC变换器电路。
其中，图（a）是把+5V输入电压变换为-12V输出电压的电路，图（b）是把+5V输入电压变换为+12V输出电压的电路。对于任一电路，若输出电压超过稳压管VDw的稳定电压，就对驱动晶体管VT1施加负反馈，使输出电压保持恒定。因此、输出电压等于稳压管的稳定电压，若改变稳定电压就可以输出电压进行调节。
分立元件直流升压电路图
